Motor Jikov - Robotizované pracoviště obrábění a kontroly

Dlouhodobě spolupracujeme se společností MOTOR JIKOV Strojírenská, kde jsme se dohodli na realizaci pracoviště s kompletní automatizací při CNC obrábění odlitků a následně i vizuální kontroly odlitků.

Záměrem spol. MOTOR JIKOV bylo kompletně zautomatizovat manipulaci s odlitky při jejich zakládání a vykládání z CNC strojů fa. Makino, současně při zajištění dokončení odlitků - montáži závitových vložek, nýtování, začištění povrchu (apretace) a finální paletizace výrobků a to vše při plné autonomii pracoviště 12 hod.

Pracoviště bylo kompletně řešeno s naším partnerem, spol. TIESSE ROBOT, který zajistil návrh, řešení a integraci. V pracovišti byl použit 1x průmyslový robot řady BX a 1x robot řady RS, lineární dráha pro přesun mezi stroji s vozíčkem pro odložení výrobků - pracoviště bylo koncipováno tak, že robot sleduje čas cyklu CNC stroje a pokud je cyklus dokončen, robot má primárně za úkol vyložit a založit odlitky do stroje. Součástí jsou také nástroje pro provádění montáže závitových vložek, nýtů, kartáč na začištění povrchu dílů a v neposlední řadě také stanice s výměnou hlav pro robota, tak aby mohl průmyslový robot provádět jak manipulaci s odlitky, manipulaci s proklady na vrstávách palet, atd.

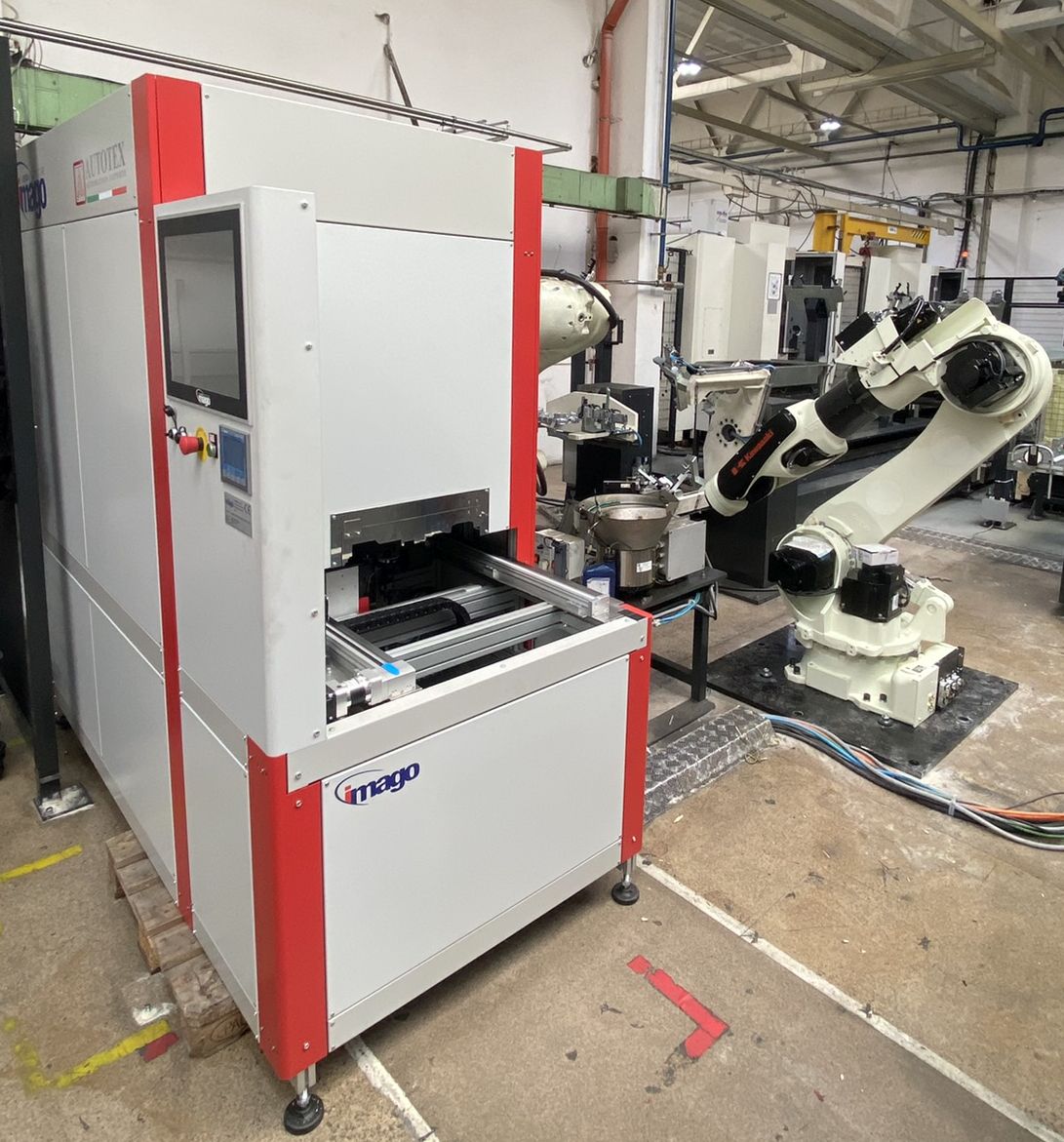

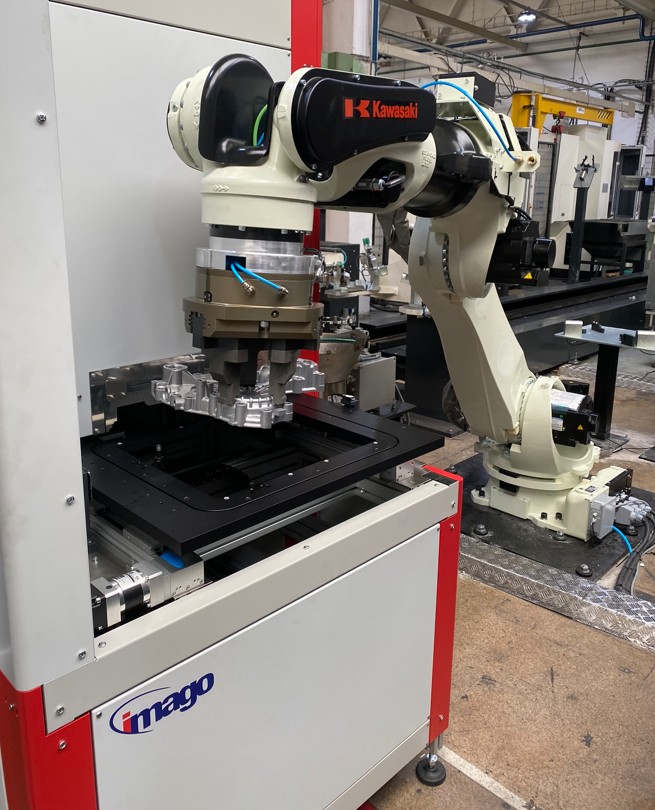

V pozdější době, při změně reference odlitku vznikl požadavek na úpravu pracoviště pro uvedené práce s jiným odlitkem a kde navíc bylo požadováno zajistit kompletní kontrolu kvality na obrobených plochách - kontrolu výskytu porezity, na plochách i v otvorech a závitech. Pro tento účel bylo doplněno pracoviště o 1x robota řady BX a stanici "Magpie" od našeho partnera, spol. IMAGO SRL, která je odborníkem na vizuální systémy kontroly vad, zvláště odlitků. Tento systém umožňuje velmi precizní, detailní analýzu výskytu porezity po obrobení v různě požadovaných místech, velikosti atd. Navíc disponuje správou a analýzou dat a možností na propojení na MES systémy vč. trasování neshodných výrobků.

Pracoviště přináší klientovi

► zvýšení produkce při dokončovacích operacích obrábění či apretace
► detailní 100% vizuální kontroly vad (porezity)
► zvýšení kvality dodávaných dílů a minimalizce externí reklamace
► možnost využití operátorů na jiné činnosti ve výrobě
► zvýšení konkurenceschopnosti podniku
► zvýšení bezpečnosti práce pro personál
