Magpie - kontrola odlitků po obrobení

Obráběním se mohou objevit typy defektů, které nejsou dříve viditelné - zejména pórovitost, vady které mohou způsobit poškození, jako jsou zlomené hrany nebo nevyhovující zbytky otřepů. Díky systému Magpie je porezita identifikována podle velikosti, hustoty a vzdálenosti.

Otřepy jsou detekovány jak v otvorech, tak na hranách, u kterých je kontrolována celistvost a pravidelnost. Kontrolují se také následující záležitosti: stupeň povrchové úpravy odlitku, přítomnost trhlin, zlomených míst a otlaků. Tato úplná kontrola na konci linky umožňuje dodávat zákazníkovi pouze vyhovující díly.

Pracovní buňky jsou navrhovány pro konkrétní odlitky. Možnost personifikovaných buněk a v budoucnu rozšiřitelných na další díly. Ve standardně dodaném produktu, je pak možné aktivovat/deaktivovat předem žádané konkrétní kontroly míst.

Výhody

✔️ detekce vad, které by jinak bylo složité odhalit a stabilně vyhodnocovat
✔️ minimalizace až odstranění externí zmetkovitosti
✔️ zvýšení produktivity práce výstupní kontroly, minimalizace personálu
✔️ sběr a analýza dat, analýza kdy a kde vady vznikají - optimalizace procesu lití

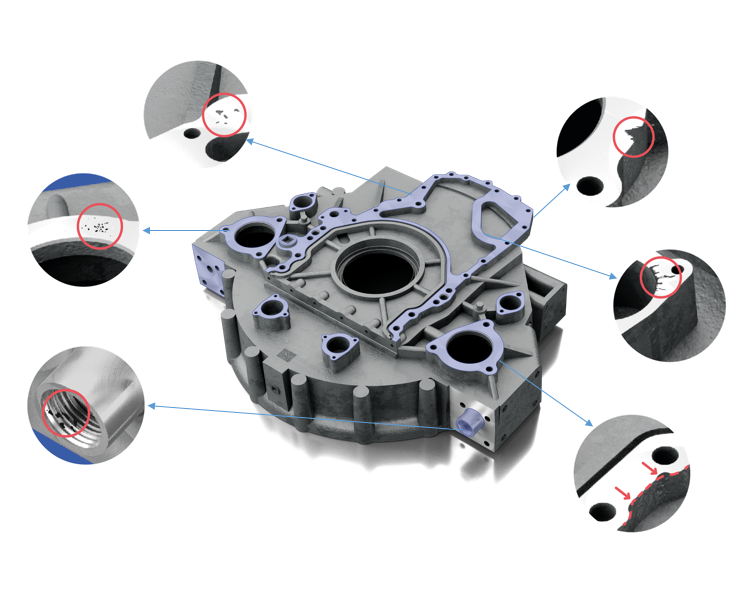

Možnosti prováděných kontrol systému Magpie (interaktivní přehled kontrol - zde)


- Kontrola porezity, detekce a měření pórovitosti; kritéria lze nastavit podle vašich potřeb.

- Kritérium velikosti porezity, detekce a měření pórovitosti; kritéria lze nastavit podle vašich potřeb.

- Kritérium množství a velikosti porezity, výběr pórovitosti na základě počtu a velikosti pórů.

- Kritérium vzdálenosti, seskupení pórovitosti na základě velikosti a vzdálenosti, a to jak mezi nimi, tak s ohledem na okraj.

- Porezita v otvorech, kontrola pórovitosti uvnitř otvorů i závitů o průměru menším než 10 mm.

- Otřepy, identifikace zbytkových otřepů  jak v otvorech, tak na hranách.

- Kontrola orobeného povrchu, kontrola stupně povrchové úpravy a úplnosti obrobeného profilu.

- Neobrobená místa, kontrola a detekce neobrobených míst.

- Celistvost hran, kontrola celistvosti a pravidelnosti hran, stejně jako rozměrová kontrola obrobených ploch jak v absolutním smyslu, tak ve srovnání s referenční předlohou.

- Úlomky, lomy a promáčkliny, identifikace hlavních povrchových vad na obrobených plochách (v závislosti na podmínkách).

- Kontrola rozměrů děr a tvarů, rozměrové kontroly děr a zpracovaných tvarů pomocí optiky bez zkreslení a pomocí hi-tech systémů.
