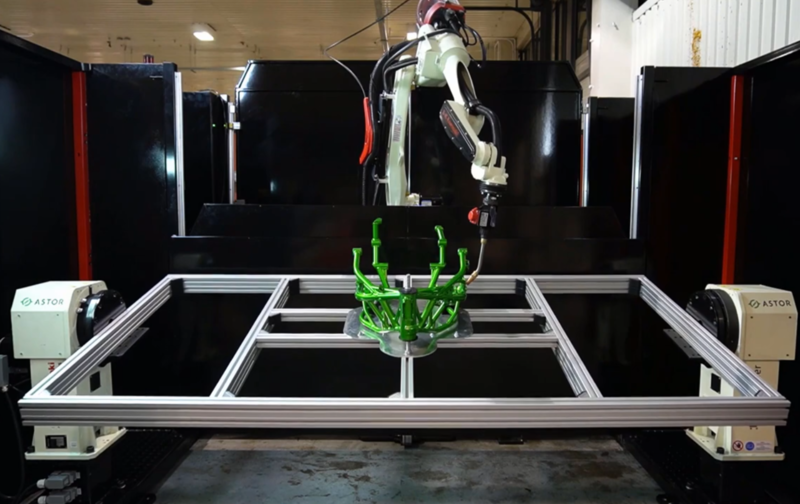

Svařovací pracoviště typu H
Svařovací buňka Kawasaki Robotics K-ARC H-FRAME je řešení s vysokou funkčností a efektivitou výroby. Nemusíte vynakládat velké náklady, abyste mohli tento proces robotizovat. Obsahuje veškeré potřebné vybavení potřebné ke svařování dílů a také k zajištění bezpečných pracovních podmínek.
Průběh pracovního cyklu začíná tak, že obsluha založí a upevní svařované díly do upínacího přípravku, umístěného na jedno-osém polohovadle. Po spuštění svařování probíhá svařování robotem na jedné straně, zatímco na straně druhé - u drohého polohovadla obsluha chystá a upíná další sadu dílů pro svařování. Takto se celý cyklus opakuje a necohází ke zbytečným prostojům a je dosaženo zvýšení produktivity.

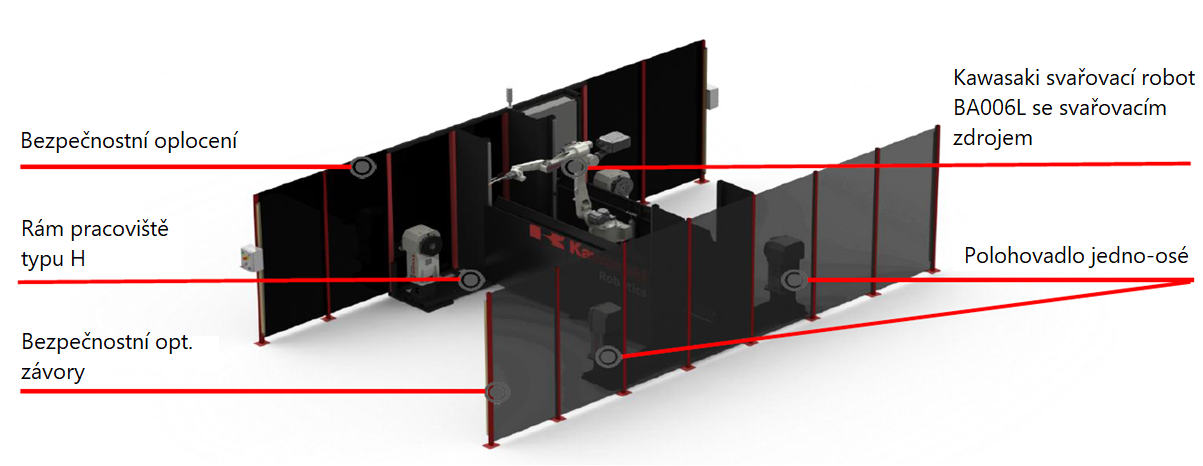

Charakteristika H-FRAME
- hotové pracoviště lze snadno a rychle přepravit k zákazníkovi, následně sestavit a svařovací proces spustit během několika desítek hodin. To je možné díky modulární konstrukci - komponenty této svařovací buňky jsou navrženy tak, aby je bylo možné snadno poskládat.
- díky modularitě pracoviště lze umístit svařovací buňku tak, aby ji bylo možné dokonale sladit s architekturou interiéru výrobní haly, např. v rohu budovy. Toho je dosaženo přizpůsobením plotu poloze zdí. Buňku je možné instalovat jako samostatně stojící prvek nebo jeden vedle druhého.
- v pracovišti je samozřejmě možné instalovat svařovací zdroj od libovolného dodavatele. Pokud má zákazník prověřeného dodavatele svařovacího vybavení, nemusí jej měnit.
Varianta menšího pracoviště typu H s otočným polohovadlem
Pracoviště je osazeno svařovacím robotem BA007L, obsahuje dále bezpečnostní oplocení a optickou bezpečnostní závoru. Polohovadlo je jedno-osé, ale je rotační a dvojnásobné. Lze tedy svařovat na jedné straně a ve stejný čas upínat komponenty pro další svařovací cyklus. Vzhledem k tomu, že je využito rotačního polohovadla, je toto pracoviště menší, než první varianta H-FRAME a je tedy vhodné pro prostory s menším místem.
Ukázka svařčovacích pracovišť typu H
