Příslušenství k ostřihovacím lisům
Ostřihovací lisy společnosti DIESSE PRESSE mohou být doplněny v případě požadavku zákazníka o další příslušenství, které níže uvádíme.
Výsuvný stůl pro spodní část ostřihovacího nástroje
Posuvný stůl je volitelná možnost, když manipulační robot nemůže provádět operace zakládání a vykládání mezi horní a spoední deskou nástroje. Toto zařízení umožňuje zakládání kusů mimo pracovní zónu. Elektrický pohyb je zajišťován převodovým motorem a speciálními vodítky, což umožňuje spodní desku klouzat uvnitř i vně stroje a přibližovat se k místu založení kusu. Po spuštění robota se posuvný stůl přesune do stroje a po dokončení ostřihu se vysune. Přesný posuv zaručuje přesnou polohu zakládání.

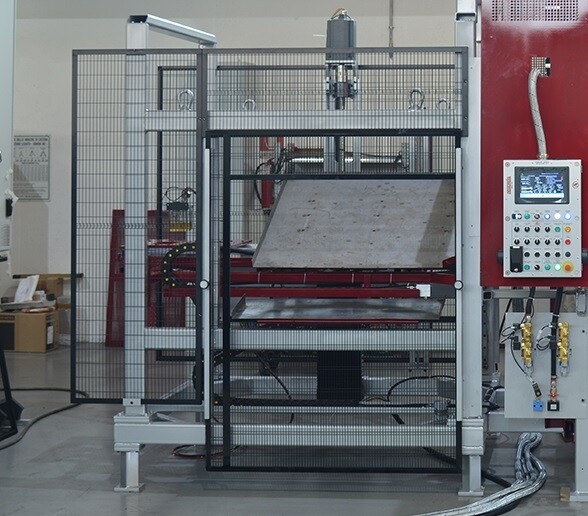

Výsuvný stůl s naklápěním 0 - 180 °
Výsuvný stůl s integrovaným naklápěním o 180° je dobrým řešením v buňkách tlakového lití, kde je minimální přítomnost obsluhy. Toto vybavení spojuje výhody výsuvného stolu a naklápěcího stolu. Výsuvný stůl, s použitím hydraulických válců, umožňuje u stolu vstup a výstup z ostřihovací zóny pro snadné zakládání manipulačním robotem a elektrický pohyb převodového motoru umožňuje pro každý cyklus kompletní čištění nástroje s pohyb 0-180°. Obvykle je buňka doplněna dopravním pásem, který sbírá kusy a vynáší je ven z buňky lisu.

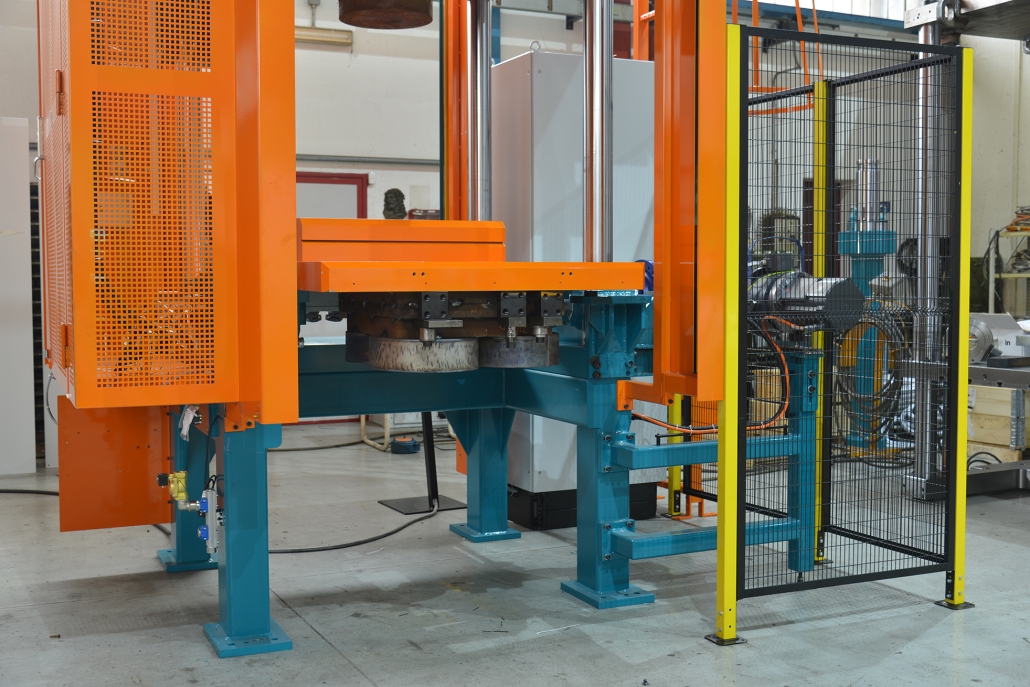

Systém otočného stolu 0 - 180 ° (patentováno)
V této verzi se spodní stůl držící ostřihovací nástroj (spodní část) zcela otáčí (0°-180°), aniž by se vysouval z upínacích desek. Ihned po operaci ostřihu se spodní deska okamžitě otáčí bez jakéhokoli dalšího pohybu, což současně zajišťuje optimální čištění ostřihového nástroje pomocí ofukovacího systému trysek (i s možností mazání tryskami). Kromě výše popsaných výhod poskytuje elektricky ovládaný rotační systém významné snížení doby cyklu.
Vynašeč odlitků pro vysoký objem
Tento druh vynášecího zařízení je vhodný zejména v obtížných situacích pro vykládání dílů v automatických licích buňkách. Při velmi vysokých rozměrech lisů a oostřihovacích nástrojů je bezpodmínečně nutné vyložit ostřižené díly do vhodné polohy pro obsluhu. S tímto zařízením je skutečně možné dosáhnout i velmi vysokých sběrných bodů bez ovlivnění rozměrů licí komory zavedením skluzů nebo zpomalovacích ramp.
Lineární vynašeč kusů
Je připevněn ke konstrukci lisu a prostřednictvím hydraulického nebo pneumatického výkonného mechanismu umožňuje vynášení ostřižených odlitků. Na rozdíl od standardních vynašečů umožňuje vstup mezi desky stroje, na předem zvolené kótě, a tím zajišťuje bezpečné sebrání všech ostřižených odlitků z otisků formy. Chod vynašeče je zařazen do automatického cyklu lisu na panelu obsluhy. Vynašeč je kompletně uzavřen kovovými zábranami, aby se zamezilo případným zraněním osob.
